SDHni ko'p jihatdan tushunish

SDH --- Sinxron raqamli iyerarxiya - bu ma'lumotni sinxron uzatish, multiplekslash, qo'shish va tushirish va o'zaro bog'lanish uchun ishlatilishi mumkin bo'lgan standartlashtirilgan raqamli signal tuzilish darajalarining to'plamidir. U uzatish vositalarida sinxron signallarni uzatishi mumkin (optik tolali, mikroto'lqinli pech va hk).

SDH optik uzatish uskunalari ko'plab funktsiyalarni amalga oshirishi mumkin, masalan, tarmoqni samarali boshqarish, real vaqt rejimida biznesni monitoring qilish, tarmoqni dinamik saqlash, turli xil ishlab chiqaruvchilar o'rtasida o'zaro ishlash' uskunalar va hk. bu tarmoq resurslaridan foydalanish koeffitsientini sezilarli darajada yaxshilaydi, boshqaruv va texnik xizmat ko'rsatish xarajatlarini kamaytiradi, shuningdek tarmoqning moslashuvchan, ishonchli va samarali ishlashi va texnik xizmat ko'rsatishini ta'minlaydi. Shu sababli, SDH optik uzatish uskunalari&# 39 odamlariga katta e'tibor berish orqali dunyo axborot sohasida transmisyon texnologiyasini ishlab chiqish va qo'llashda eng muhim nuqtadir.

Etkazish tarmog'i asosan uchta qatlamga bo'linadi: kirish qatlami, konvergentsiya qatlami va magistral qatlam.

Mahalliy uzatish tarmog'i uzatish tizimi, optik tolali tarmoq, quvur liniyasi / optik aloqa va konvergentsiya xonasidan iborat bo'lib, ular orasida uzatish tizimi SDH / PTN / OTN va PON tarmog'ini nazarda tutadi.

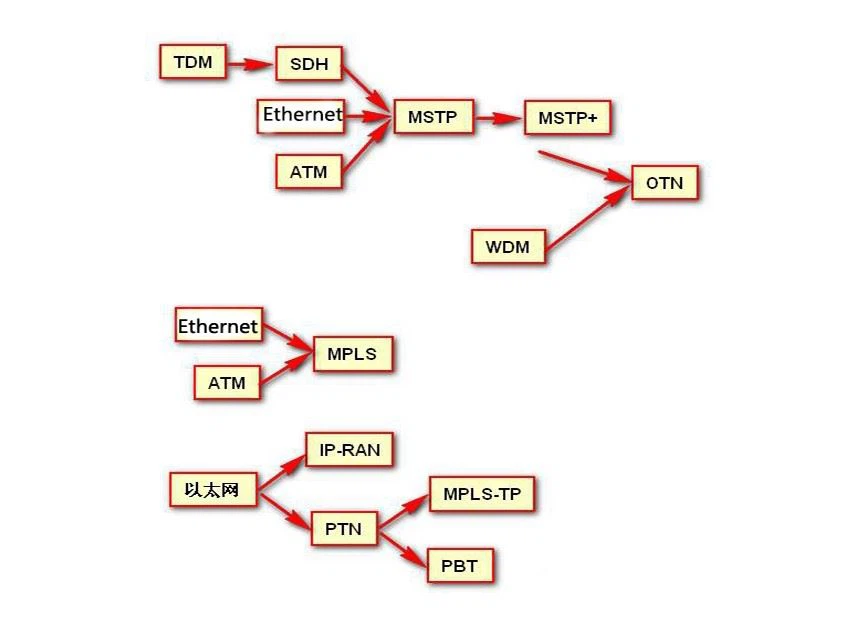

Optik transport tarmog'ining rivojlanishi

Mikroprotsessorlar tomonidan qo'llab-quvvatlanadigan aqlli tarmoq elementlari paydo bo'lishi bilan yuqori tezlikli va katta quvvatli optik tolali uzatish texnologiyasi va aqlli tarmoq texnologiyasining kombinatsiyasi SDH optik sinxron uzatish tarmog'ini zamon talabiga ko'ra paydo bo'ladi.

SDH raqamli signalning ramka tuzilishini, multiplekslash rejimini, uzatish tezligi darajasini va interfeys kod turini standartlashtiradigan sinxron raqamli uzatish tizimi deb ataladi. Shu bilan birga, SDH PDH ning katta hajmli uzatilishiga yordam bermaydigan kamchiliklarini yaxshilaydi.

SDH darajasi

SDH signalining tezlik darajasi STM-N sifatida ifodalanadi, bu erda n musbat tamsayıdir. Hozirgi vaqtda SDH faqat ma'lum bir n qiymatini qo'llab-quvvatlay oladi, ya'ni n faqat 1, 4, 16 va 64 bo'lishi mumkin. Eng asosiy va muhim modul signali STM-1, tezligi 155,520mbit / s. Yuqori darajadagi STM-N signali STM-1 asosiy modul signalini baytlar orasiga kiritish orqali olinadi. STM-4 darajasining tezligi 622.080mbit / s, STM-16 darajasi 2488.320mbit / s, STM-64 darajasining darajasi 9953.280mbit / s.

SDH uzatish tizimi dunyodagi yagona ramka tuzilishiga, raqamli uzatish standart tezligiga va standart optik interfeysga ega, bu tarmoqni boshqarish tizimini o'zaro ishlashga olib keladi. Shuning uchun u yaxshi gorizontal muvofiqlikka ega. U mavjud PDH bilan to'liq mos kelishi mumkin va har qanday yangi biznes signallarini qabul qilishi mumkin. U global birlashtirilgan raqamli uzatish tizimining standartini shakllantiradi va tarmoqning ishonchliligini oshiradi.

SDH-ning ramka davri doimiy bo'lib, STM-N signalining tezligini muntazam qiladi. Masalan, STM-16 4 marta STM-4 ga va 16 marta STM-1 ga teng. Shu bilan birga, PDHdagi E2 signal tezligi E1 signal tezligining 4 baravariga teng. Shuning uchun, SDH multiplekslash va bo'linish texnologiyasini soddalashtiradi va yo'lni yuqoriga va pastga tushirish uchun qulay, ayniqsa katta quvvatni uzatish uchun mos keladi.

SDH ning afzalliklari:

SDH texnologiyasi va an'anaviy PDH texnologiyasini bir vaqtda talqin qilish quyidagi aniq afzalliklarga ega:

1. Birlashtirilgan bit tezligi: birlashtirilgan tezlik va optik interfeys.

2. Tarmoqni boshqarish qobiliyati kuchli: turli xil talablarga javob berish qobiliyatini ta'minlaydigan SDH ramka tarkibida mo'l-ko'l tarmoq boshqaruv baytlari ko'rsatilgan.

3. O'z-o'zini davolashdan himoya qiluvchi halqa: SDH uskunalari, shuningdek, uzatish vositalarini uzilishining va barcha aloqa xizmatlarining to'xtatilishini samarali ravishda oldini oladigan, o'z-o'zini davolashdan himoya qilish qobiliyatiga ega halqa tarmog'ini tashkil qilishi mumkin.

4. SDH Texnologiyasida ishlatiladigan baytli multiplekslash texnologiyasi: yuqori va pastki sxemalar qulay.

5. stm-n xalqaro raqamli uzatish standarti

6. U keng moslashuvchanlikka ega bo'lgan sinxron multiplekslash rejimini va moslashuvchan multiplekslash xaritalash tuzilishini qabul qiladi

7. Tarmoq ishini boshqarish va texnik xizmat ko'rsatish uchun mo'l-ko'l qo'shimcha bitlarni tashkil qiling

8. Tarmoq konfiguratsiyasini boshqarish va boshqarish uchun dasturiy ta'minot ishlatiladi, uni kengaytirish oson. Dasturiy ta'minot SDH tarmog'ida tezkor ulanishlar va o'zaro faoliyat ulanish nuqtalarida trafikni boshqarish va konsentratsiya qilish uchun keng qo'llaniladi. Dastur tarmoqdagi deyarli barcha o'zaro bog'liqlik uskunalari va multiplekslash uskunalarini boshqarishi mumkin.

SDH ning kamchiliklari

1. Tizimning samaradorligi past. Effektivlikning oshishi ishonchliligini pasaytiradi va ishonchliligi oshishi samaradorlikni pasaytiradi. SDH-ning eng katta afzalliklaridan biri shundaki, tizimning ishonchliligi juda kuchayadi (foydalanish va texnik xizmat ko'rsatishning yuqori darajadagi avtomatizatsiyasi).

2. Ko'rsatkichni sozlash mexanizmi murakkab. SDH tizimi ko'p bosqichli multiplekslash / demultiplekslash jarayonini bartaraf etib, past tezlik signalini yuqori tezlik signalidan to'g'ridan-to'g'ri tushirishi mumkin.

3. Tizim xavfsizligiga dasturiy ta'minotdan keng foydalanishning ta'siri.

SDH namunalaridan ikkita tolali ikki yo'nalishli multiplekslash uchastkasini himoya qilish halqa tarmog'ining katta afzalligi o'z-o'zini tiklaydigan gibrid halqa tarmog'ining tuzilishidan foydalanish hisoblanadi. SDH bitta nosozlikka qarshi turish qobiliyatiga ega, ikki tomonlama multiplekslashdan himoya halqasini namuna oladi. Agar bitta kanal ishlamay qolsa, u boshqa himoya kanalidan uzatilishi mumkin. Ring tarmog'ining o'z-o'zini davolash qobiliyati SDH ning juda muhim xususiyati hisoblanadi.

O'z-o'zini tiklaydigan halqaning tarmoq tuzilishini quyidagi to'rt turga bo'lish mumkin: bitta yo'nalishli kanalni almashtirish halqasi (1-1), ikki tomonlama kanalni almashtirish halqasi (1: 1), ikkita tolali ikki yo'nalishli multiplekslash uchastkasi umumiy himoya halqasi va to'rtta tolali ikki tomonlama multiplekslash bo'lim umumiy himoya halqasi.

SDH tarmog'ini sinxronlash rejimi quyidagi xususiyatlarga ega:

(1) SDH tarmog'ining kommutatsiya tugunlari orasidagi uzatish uskunalari sinxron ravishda ishlashi kerak.

(2) SDH uskunalari soatning qisqa muddatli beqarorligiga sezgir.

(3) SDH uskunasining soati uchta ish rejimiga ega bo'lishi kerak: sinxron kuzatuv rejimi, ushlab turish rejimi va erkin tebranish rejimi.

(4) SDH uzatish tarmog'i tomonidan uzatiladigan 2Mbit / s signal ko'rsatkichni sozlash chayqalishi sababli sinxron mos yozuvlar vaqt signaliga mos kelmaydi.

(5) SDH texnologiyasida DXC va ADM ning dinamik topologiyasini qo'llash vaqt aylanishiga olib kelishi mumkin. Shuni ta'kidlash kerakki, qaysi tashqi mos yozuvlar manbasi kuzatilmasin, har qanday holatda ham vaqt davri paydo bo'lishi mumkin emas. Vaqtni o'chirib bo'lmaydigan bo'lsa, tarmoqqa alohida e'tibor qaratish kerak bo'lgan faqat bitta tashqi ma'lumot manbasini aniqlash yaxshiroqdir.

SDH turli xil tarmoq topologiyalariga ega bo'lgani uchun uning tarmog'i juda moslashuvchan. U tarmoq monitoringi, operatsiyalarni boshqarish va avtomatik konfiguratsiya funktsiyalarini kuchaytirishi, tarmoq ish faoliyatini optimallashtirishi, shuningdek tarmoq ishlarini moslashuvchan, xavfsiz va ishonchli qilishi mumkin, shunda tarmoq funktsiyalari juda to'liq va xilma-xil bo'ladi.

SDH uzatish va almashtirish imkoniyatlariga ega. Uning seriyali qurilmalari turli darajalar va topologiyalar tarmog'ini amalga oshirish uchun funktsional bloklar bilan erkin birlashtirilishi mumkin, bu juda moslashuvchan.

SDH texnologiyasining kelajakdagi rivojlanishi va istiqbollari:

1. SDH tarmog'ini boshqarish dasturini yaratish

SDH - bu dasturiy ta'minot tomonidan boshqariladigan, kompyuter fanining so'nggi tadqiqot natijalaridan saboq oladigan murakkab tizim va tarmoq. Har tomonlama ko'rib chiqilgan va ilg'or texnologiyalarga ega bo'lgan moslashuvchan tarmoq boshqaruv tizimi SDH tarmoq texnologiyasining muvaffaqiyati yoki muvaffaqiyatsizligining kalitidir.

2. Ultra yuqori tezlikda optik tolali uzatish texnologiyasini ishlab chiqish

Yuqori tezlikli elektron sxemalar va optoelektronik qurilmalarning to'siq ta'siriga ko'ra, uzatish tezligi 2,5 gig / s ga etganida an'anaviy optik vaqtni taqsimlash (TDM) optik tolali aloqa tizimining yuqoriga qarab rivojlanishi qiyin. Keng polosali xizmatlarning rivojlanishi uzatish tarmog'iga yuqori talablarni qo'yadi. Shu sababli, eng so'nggi OTDM (vaqtni optik multipleksiya qilish) va DWDM (zich to'lqin uzunligini taqsimlash multipleksiyasi) texnologiyalarini qabul qilish juda zarur, bo'linish multipleksatsiyasining to'lqin uzunligi oralig'i kichikroq, 0,2 nm yoki uning integral ko'pligi to'lqin uzunligi oralig'i sifatida.

3. SDH dasturini uzatish vositalarini kengaytirish

Ko'pgina hollarda, uzatish tarmog'i asosan optik tolali bo'lib, simsiz ulanadi. Simsiz aloqada mikroto'lqinli pech aloqaning muhim vositasidir. SDH mikroto'lqinli uzatish tizimi mavjud PDH mikroto'lqinli tizimiga mos keladi. U pdh140mb / s tizimining asl kanal oralig'ini qabul qiladi, ya'ni 30MHz va 40MHz, lekin u yuqori tezlikni uzatishi kerak.

4. SDH keng polosali kirish texnologiyasiga qo'llaniladi

B-ISDN-ning uzatish texnologiyasi sifatida, SDH tarmoqqa kirish uchun qo'llanilishi kerak. Masalan, kelajakda kalitlar SDH standartlari asosida magistral optik liniyalarni taqdim etishi mumkin; kalitlarning abonent liniyalari V5 tomon rivojlanadi va kelajakda SDH asosida V5.3 interfeyslarini taqdim etishi mumkin. Shu tarzda SDH signallari to'g'ridan-to'g'ri foydalanuvchiga / tarmoq interfeysiga (UNI) kommutatordan yuborilishi mumkin.

SDH o'zining aniq afzalliklari tufayli uzatish tarmog'ini rivojlantirishning asosiy oqimiga aylandi. SDH texnologiyasi va SDH orqali WDM, ATM va IP kabi ba'zi ilg'or texnologiyalarning kombinatsiyasi SDH tarmog'ini tobora muhimroq qiladi. SDH 21-asrda yuqori tezlikdagi aloqa tarmog'ining dastur loyihasida qayd etilgan. U telekommunikatsiya sanoatida raqamli uzatish tarmog'ini rivojlantirish yo'nalishi sifatida tan olingan va katta tijorat istiqbollariga ega.
