To'lqin uzunligini bo'linish multipleksatsiyasi (WDM) - bu turli xil to'lqin uzunlikdagi ikki yoki undan ortiq optik tashuvchi signallari (turli xil ma'lumotlarni tashuvchi) uzatish uchida multipleksor tomonidan birlashtirilgan va uzatish uchun optik chiziqning bir xil optik tolasiga birlashtirilgan texnologiya.
CWDM: to'lqin uzunligi oralig'i 20 nm, nisbatan keng to'lqin uzunligi oralig'i bilan.
DWDM: to'lqin uzunligi oralig'i 0,2 va 1,2nm orasida.
To'lqin uzunligi bo'linadigan multipleksor odatda ikki xilda qo'llaniladi: filtr turimux demux, chip tipidagi AAWG (tepasi tekis, Gauss)

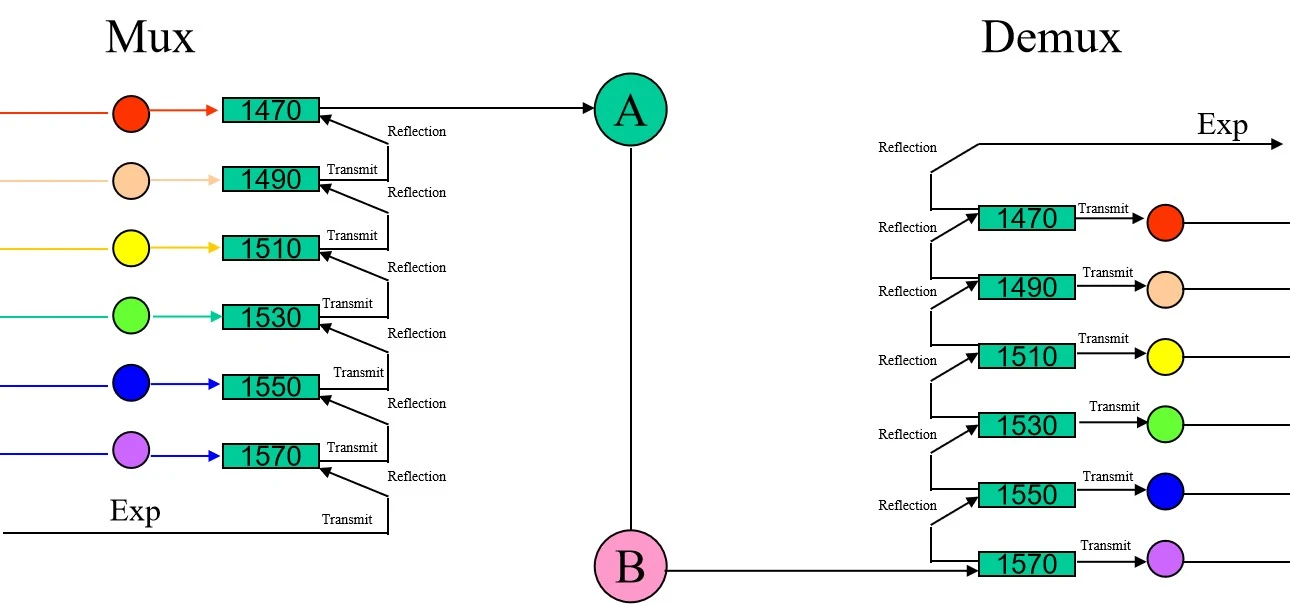

Filtrlangan mux demux tamoyilini bilasizmi? Iltimos, quyidagi diagrammaga qarang
Mux oxirida turli to'lqin uzunlikdagi yorug'lik filtrdan alohida o'tadi, keyin aks ettiriladi va uzatish uchun bitta tolaga birlashtiriladi. Demux oxirida yorug'likning barcha to'lqin uzunliklari filtrdan birga o'tadi, yorug'likning bir to'lqin uzunligini filtrlaydi, qolgan barcha to'lqin uzunliklarini keyingi filtrga aks ettiradi, so'ngra yorug'likning keyingi to'lqin uzunligini filtrlaydi va bu jarayonni takrorlash orqali biz barcha to'lqin uzunliklarini demux qilishimiz mumkin. yorug'likdan.
Mux tomonida yo'qotishni kiritish: 1470nm<1490nm<1510nm<1530nm<1550nm<1570nm
Demux tomonidagi insertloss:
1470nm>1490nm>1510nm>1530nm>1550nm>1570 nm
AWG planar to‘lqin uzatuvchi qurilma bo‘lib, PLC texnologiyasidan foydalangan holda chip substratida ishlab chiqarilgan to‘lqin o‘tkazgich panjaralari majmuasidir. AWG ham fokuslash, ham dispersiya funksiyalariga ega, ya’ni yorug‘likning bir xil to‘lqin uzunligini nuqtaga qaratishga imkon beradi, shu bilan birga turli to‘lqin uzunliklari uchun. yorug'lik, bu fokusning dispersiya o'zgarishiga imkon beradi. FBG va TTF bilan solishtirganda, AWG yuqori integratsiya, ko'p sonli kanallar, past kiritish yo'qotilishi va ommaviy avtomatlashtirishda ishlab chiqarish oson afzalliklariga ega.
HTFmux demuxturli xil turlari bo'lishi mumkin, iltimos, quyidagi rasmga qarang. Agar kerak bo'lsa, biz uni siz uchun sozlashimiz mumkin.
