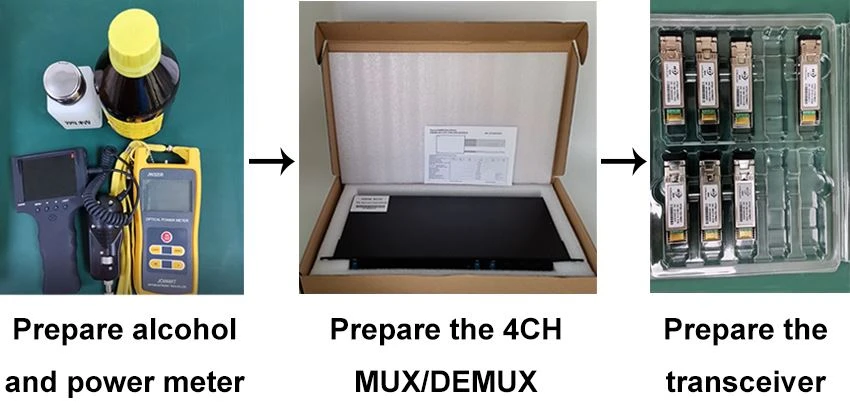

Ulanishdan oldin optik tolali patch simini tozalash uchun Absolute spirtidan foydalaning.
Keyin tekshirish uchun Fiber End-face Visual Inspector-dan foydalaning.
Ulanishdan oldin uning toza ekanligiga ishonch hosil qilish kerak,
MUX DEMUX va optik qabul qiluvchi qurilmani iflos qilishdan saqlaning. Ulanish va yorug'lik borligini tekshirish uchun optik quvvat o'lchagichni tayyorlang.v

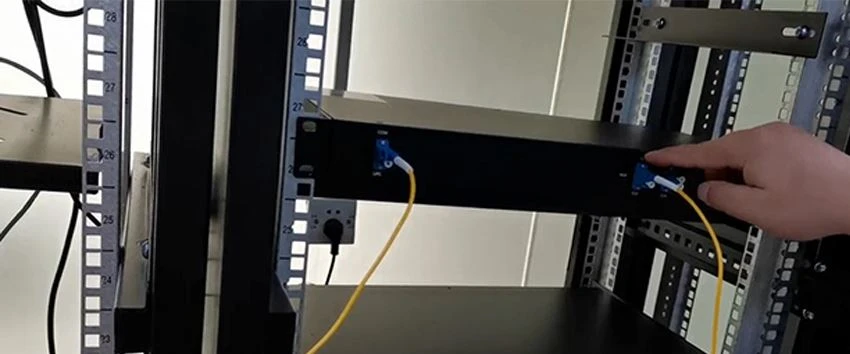

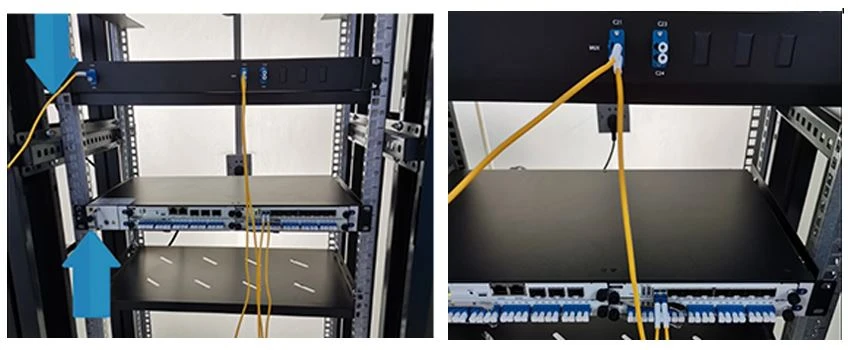

MUX va optik qabul qilgichni (kalit/uskunalar) ulash uchun yamoq simidan foydalaning.
Biz buni ishlatamizHT6000 DWDM tizimiuskunani o'rnatish sinovini o'tkazish uchun kalit sifatida.

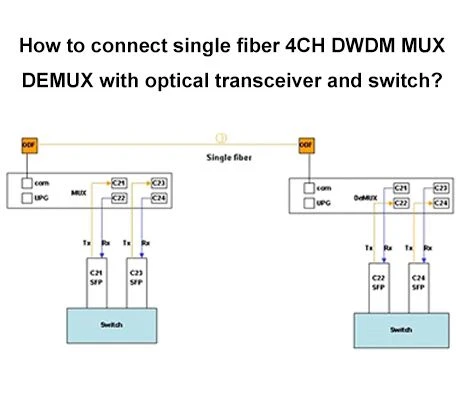

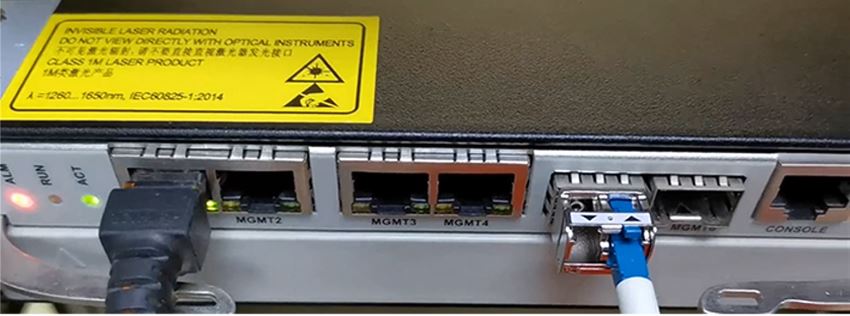

Kommutatorga C21 SFP ulang, yamoq simidan foydalaning C21 SFP Tx MUX C21 ga ulang
C21 SFP Rx MUX C22 ga ulanadi
Siz com portini sinab ko'rishingiz mumkin. Agar bu MAQOMOTI yorug'likni qabul qila olsa, MUX yaxshi, SFP qabul qiluvchisi ham yaxshi ekanligini ko'rsating.

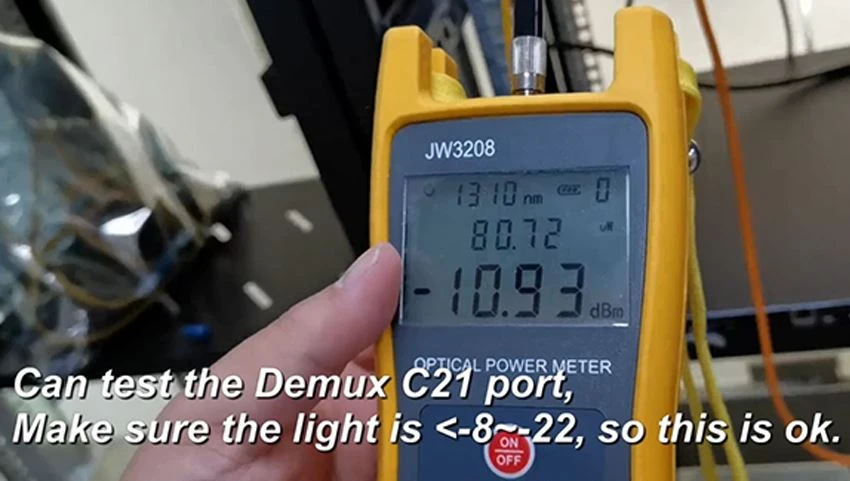

DEMUX C21 portini sinab ko'rish mumkin, yorug'lik<-8~-22 ekanligiga="" ishonch="" hosil="" qiling,="" shuning="" uchun="" bu="">
Kommutatorga C22 SFP ulang, C22 SFP Rx ni DEMUX ga ulash uchun yamoq simidan foydalaning C21 C22 SFP Tx DEMUX C22 ga ulang
Mux C22 portini sinab ko'rishingiz mumkin,
Chiroq<-8~-22 ekanligiga="" ishonch="" hosil="" qiling,="" shuning="" uchun="" bu="" yaxshi.="" mux="" yaxshi,="" sfp="" qabul="" qiluvchisi="" ham="">
C21 SFP Rx Mux C22 ga ulanadi
C23 C24 modulini qanday o'rnatish kerak?
C23 SFP kommutatorga ulanadi, C21 SFP Tx ni MUX C23 ga, C23 SFP Rx Mux C24 ga ulanish uchun yamoq simidan foydalaning.
Kommutatorga C24 SFP ulang, C24 SFP Tx ni DEMUX C24 ga, C24 SFP Rx ni DEMUX C23 ga ulash uchun yamoq simidan foydalaning.
