MTP magistral kabeli to'g'ridan-to'g'ri ulanish va yuqori zichlikdagi ma'lumotlar markazining 40G QSFP + SR4, 40G QSFP + CSR4 va 100G QSFP28 SR4 optikasi uchun mo'ljallangan; AQSh Conec MTP ulagichlari MPO standartlariga to'liq mos keladi.
MTP / MPO optik tolali sakrashni qo'llashr
Ish stantsiyalari o'rtasida oldindan ulangan terminal ko'prigining ulanishi
Yuqori zichlikdagi optik tolali chiziq
Aloqa va kabel televideniesi tarmog'i
Ma'lumot markazlarini kabel orqali ulash tizimi
LAN va WAN mijozlari
MTP tolali patch kordlari odatda tolali modullarni, MTP tolasini tarqatish qutilarini, tolali adapter panellarini va boshqalarni ulash uchun ishlatiladi va shu bilan ma'lumotlar markazining kabellari uchun kuchli tarmoq moslashuvchanligini ta'minlaydi.
MTP optik tolali o'tish moslamasi - bu ma'lumotlar markazidagi uskunalar o'rtasida ishlatiladigan uzatish vositasi. Bu MTP ulagichidan olingan. MTP ulagichi - bu Amerika Qo'shma Shtatlarining konik kompaniyasi tomonidan ishlab chiqilgan ko'pgina innovatsiyalar va yuqori mahsuldorlikka ega MPO konnektoridagi bir nechta yadroli tugmachaning turidir. Oddiy MPO ulagichi bilan taqqoslaganda uning optik ishlashi va mexanik ko'rsatkichlari ancha yaxshilandi.
MTP liniyasi korporativ muhandislikni amalga oshirish uchun juda qulaylik yaratadi, chunki u uchidan uchiga yuqori zichlikdagi integratsiya va plagin va ijro etishni amalga oshiradi
HTF jumpers fabrikadan chiqishdan oldin uning yuzi toza bo'lishi va qo'shilishning yo'qolishi va qaytarilish yo'qotilishi xalqaro telekommunikatsiya standartlariga javob berishini ta'minlash uchun qattiq sinovdan o'tkaziladi.
Mahsulot xususiyatlari
Ulagich A | MTP ayol (pininsiz) | Ulagich B | MTP ayol (pininsiz) |
Elyaf rejimi | OM3 50 / 125mm | To'lqin uzunligi | 850 / 1300nm |
Polsha turi | UPC dan UPC | Minimal burilish radiusi | 7,5 mm |
Qo'shishni yo'qotish | 0,35 dB Maks (0,15 dB turi) | Qaytish yo'qolishi | ≥20dB |
850nm da susayish | ≤ 2,3dB / km | 1300nm da susayish | -0,6dB / km |
OD ko'ylagi | 3,0 mm | Kabel ko'ylagi | Plenum (OFNP) |
O'rnatish uchun valentlik yuki | 100 N | Uzoq muddatli tortishish yuki | 50 N |
Ishlash harorati | -10 ° C dan -70 ° C gacha | Saqlash harorati | -40 ° C dan -85 ° C gacha |
Yuqori samarali MTP kabellari echimi
MTP optik tolali o'tish moslamalari odatda optik tolali modullarni, MTP optik tolali simli qutilarni va optik tolali adapter panellarini ulash uchun ishlatiladi, shuning uchun ma'lumotlar uzatish markazlari uchun kuchli tarmoq moslashuvchanligi ta'minlanadi.
HTF jumperlari fabrikadan chiqib ketishdan oldin qattiq sinovdan o'tkazilib, oxirgi yuzasi beg'ubor bo'lishi, qo'shilishning yo'qolishi va aks sado yo'qolishi xalqaro telekommunikatsiya standartlariga mos kelishi kerak.
Maydonga o'rnatiladigan ulagichlar
Maydonga o'rnatiladigan optik tolali konnektorlar bitta singlemodli tolalarni o'z ichiga olgan optik tolali o'tish kabellarini birlashtirish uchun ishlatiladi. Ushbu yig'ilishlarni ikkita katta toifaga ajratish mumkin: bitta bo'g'inli ulagichlar majmuasi va ko'p bo'g'inli ulagichlar to'plamlari.
Maydonga o'rnatiladigan optik tolali ulagichlar dala tiklash ishlarida va har xil o'lchamdagi o'tish kabellarini zaxiralash zarurligini bartaraf etishda ishlatiladi.
Bitta optik bog'lanish uchun barcha uzatish jarayonini yakunlash uchun ikkita optik tolalar kerak. Masalan, optik modul qabul qiluvchi va uzatuvchi uchini o'z ichiga oladi
Qabul qilgich va uzatgich bir-biriga bog'langanligini ta'minlash kerak va tolali bog'lanishning ikkala uchida uzatuvchi (TX) va qabul qiluvchining (Rx) o'zaro bog'liqligi qutblanish deb ataladi.
Oldindan tugatilgan, MTP ulanish tizimlari kabi yuqori zichlikdagi kabel tizimlari uchun kutupluluk muammolari yuqori baholanishi kerak. Tolalarni kutupluluğu haqidagi bilimlarni o'zlashtirish sizning tarmoq ulanishlaringizni boshqarish va optimallashtirishni maksimal darajada oshirishi mumkin.
Tss
Savol: ishlab chiqaruvchi kim?
Javob: Fiber HTF hisoblanadi.
Savol: Ushbu buyumning o'lchamlari qanday?
Javob: Kabelning uzunligi 1 metr.

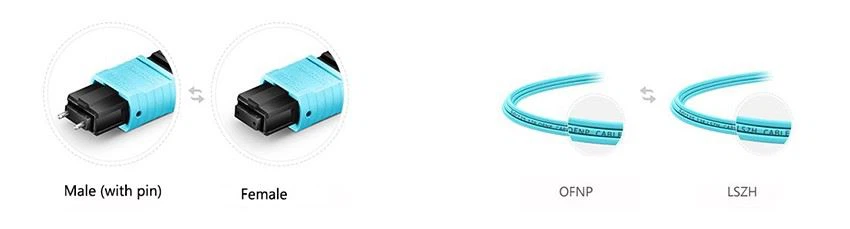

Savol: Men qanday jinsga muhtojligimni qanday bilsam bo'ladi?
Javob: Gender MTP ning oxirgi sathidan chiqadigan metall hidoyat pimlarini anglatadi. Ko'pgina transduserlar (QSFP modullari) erkak pimlarga ega, shuning uchun siz' ularni o'zaro bog'lash uchun siz ayol simlarga ehtiyoj sezasiz.
Savol: Agar men to'g'ridan-to'g'ri qabul qilgichdan qabul qilgichga ulansam, menga qanday qutblanish kabeli kerak?
Javob: Siz' ehtimol sizga B usulidan ayoldan ayolgacha simi kerak bo'ladi. Tasdiqlash uchun hujjatlaringizni tekshiring.
